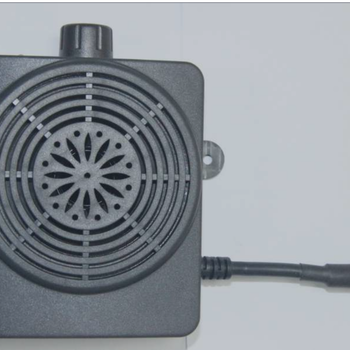

一、產品介紹

 智能音頻播放北斗定位終端，支持兩路音頻信號通道，雙路音量可調，一鍵報

警，內置大容量 TF 卡音頻文件存儲，支持在線遠程更新音頻文件，同時采用了的 TTS 技術,支持播放監管平臺下發的文字信息，產品采用大功率高保真喇 叭，聲音洪亮，音質清晰。

同時終端還集成了 GSM 和 GNSS（GPS+BD） 雙系統，在音頻播放的同時，

可實現 GNSS 系統的快速、定位； 內置了業界的 EPOTM 1 技術，借

助 Reference-location 信息， 可實現更為迅速的秒定功能，支持超速和非法

營運音頻提醒，為后續業務的拓展提供了強有力的硬件平臺。

二、主要特征

1：完全符合省道路運輸管理局標準（豫交運安監【2018】104 號文件）

2：動態監控同步告警

3：安全語音自動播報

4：“五不兩確?！卑踩兄Z播報

5：北斗和 GPS 雙模定位

6：支持遠程下發語音文件或文字通告 - 3 -

7：內置大容量 TF 存儲卡

8：安裝方便

9：聲音清晰，音量可調

10：支持秒定功能

11：支持緊急報警功能

12：支持遠程監控

三、詳細規格

硬件參數

工作電壓 12VDC ~ 45VDC

工作電流 30mA ~ 500mA

TF 卡容量 <=4G

功放功率 <=10W

GSM 模塊 全球通用

通訊協議 UDP/TCP

GPS 模塊

內嵌的 GNSS 模塊，支持 GPS+北斗雙系統定位，支持秒定功能

GPS 靈敏度 -159dBm

GPS 頻率 L1，1575.42 MHz

C/A 編碼 1.023 MHz chip rate

通道 20 通道查看跟蹤

位置度 10 米，2D RMS

速度度 0.1 米/秒

時間度 同步 GPS 時間

默認數據 WGS-84

重新獲得 平均 0.1 秒

熱啟動 平均 1 秒

暖啟動 平均 38 秒

冷啟動 平均 42 秒

高度限制 18,000 公尺（60,000 英尺）大值

速度限制 515 公里/秒（1000 knots）大值

加速度限制 小于 4g

其它參數

工作溫度 -20°~ 70°C

存儲溫度 -30°~ 85°C

終端尺寸 101mm × 67mm × 24mm

溫度 5% ~ 95% 不凝固的 - 4 -

四、產品接口定義

1：外部音源音量調節旋鈕 （原車?yán)然蚱渌粼唇尤肼曇簦?

2：內部安全承諾提醒音量調節旋鈕

3：產品對外接線接口

4：TF 音頻文件存儲接口

產品配件：

1：SOS 報警按鈕

2:產品擴展線 - 5 -

接線說明：

1：電源輸入負，接汽車電瓶的負極；

2：電源輸入正，工作電壓 7VDC～45VDC，接汽車電瓶的正極；

3：ACC 檢測線，接汽車鑰匙 ACC 信號

4：外部音頻輸入負極

5: 外部音頻輸入正極

對接 SOS 報警按鈕

外部音頻輸入信號可直接接原車?yán)然蚱渌O(shè)備的喇叭信號
