美式箱變相關問題：
1、美國變壓器容量等級與中國不同，中國從250～800kVA有6個容量等級可選（250，315，400，500，630，800）。而美國產品從250～800kVA僅有3個容量等級（300，500，750）。這為設計選擇容量帶來困難。例如630kVA容量可滿足情況下，就得設計750kVA容量，不僅增加了設備投資還使用戶增容費增加了20%；美國箱變廠家均未在國內設立維修中心，一旦設備出現事故，很難在短時間內處理解決；
2、美國箱式變電站箱體分為帶操作走廊（工作人員在箱內操作）和不帶操作走廊（工作人員在箱外操作）兩種。箱式變電站可以是一個整體型箱殼，也可以是兩個、三個或多個箱體組成的分體型箱殼。箱體應有足夠的機械強度，在運輸、安裝中不應發生變形。應力求外型美觀、色彩與環境協調。箱殼高、低壓室應設有照明燈，應有防塵、防凝露措施，高低壓室濕度不應超過90%（25℃），變壓器室應通風良好。箱殼應有防曬、防雨、防銹、防小動物進入等措施或裝置。

美式箱變特點：
1、結構緊湊、體積小、安裝方便、靈活；
2、全絕緣、全密封結構、安全可靠、免維護，可靠保護人身安全；
3、高壓側采用雙熔斷器保護，其中插入式熔斷器熔絲為雙敏熔絲（溫度、電流）、后備熔斷器為限流熔斷器，降低了運行成本；
4、高壓進線采用電纜接插件結構，全絕緣、安全可靠、操作方便；
5、既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性
6、變壓器為三相三柱或三相五柱等結構，鐵芯采用階梯接縫工藝或卷鐵芯工藝，噪聲低、損耗低、抗短路和過載能力強；
7、采用真空干燥和真空注油的特殊工藝，我公司將用在110kV產品的此工藝延伸到10kV產品，為提高產品質量提供有力保障；
8、箱體可根據運行環境的要求采用防腐設計和特殊噴漆處理，具有“三防”功能，即防凝露、防鹽霧、防霉菌的功能，并能滿足高溫、高濕環境下的防腐要求。

裝置簡介
1.1 裝置主要特點
1) 采用多處理器技術，內置資源豐富，電路設計簡單，具有良好的抗干擾性能。采用模塊、單元化卡軌式的結構設計, 使得機箱結構小巧緊湊，方便現場安裝與維護。各采集模塊對外以及各組之間采用隔離措施，排除任何可能的薄弱環節而引入外界干擾。
2) 裝置的集成電路全部采用工業品或，使得裝置有很高的穩定性和可靠性，滿足苛刻條件下運行的要求。
3) 具有12路交流采樣通道，實現箱式變壓器6路電流、6路電壓、角度、頻率、功率的采集計算。
4) 具有2路直流（0-5V直流電壓或4-20mA電流）采集功能，2路PT100熱電偶，可用于采集箱變相關溫度等直流系統，方便綜自系統的監視。
5) 具有了27路隔離的開關量輸入功能，可采集負荷開關位置、低壓斷路器位置信號，低壓隔離開關熔斷器組位置信號，箱變門開關信號等開關量信號。
6) 帶隔離的8路開出出口，方便進行箱變的控制功能擴展?？蓪?duì)有電操功能的開關實現遠程控分和控合操作。

結構組成：

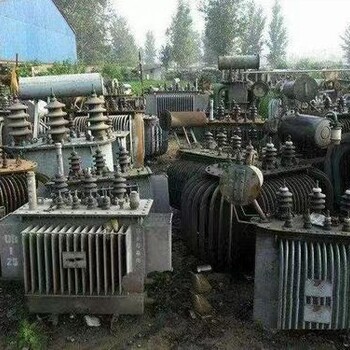

美式箱變箱體主要由底座、側板、隔板、門和頂蓋等部分組成。 箱體內分為高壓室、變壓室和低壓室。高壓室采用完善可靠的緊湊型設計，具有全面的防誤操作連鎖功能，可靠性高，檢修方便，高壓開關設備可采用終端負荷開關， 環網開關柜等。變壓器室可安裝容量為1600Kvar以下，電壓為12/0.4KV的油浸式或干式變壓器，并設有隔離防護網，變壓器室可采用自然通風或強迫通風，根據需要加裝自動溫度控制器， 室溫監視和自動啟閉的通風裝置。 低壓室配有配電、計量、無功補償?shù)葮?biāo)準方案，可根據需要設計二次控制回路及出線數。

時鐘回路
插件內設置了硬件時鐘回路,采用的時鐘芯片精度高。本裝置還考慮了硬件對時電路，接收GPS 的脈沖對時信號。
另外，CPU 插件采用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力。
3.5 開入插件
開入插件共有22 路強電開入輸入接點（AC/DC220V外部有源開入），用于實時采集箱變接入裝置的狀態信息。提供4路直流量用于測量溫度等非電量信號，其中直流量形式為熱電阻或4-20mA可選。
3.6 電源插件
本插件為直流逆變電源插件。直流220V 或110V 電壓輸入經抗干擾濾波回路后,利用逆變?cè)磔敵霰狙b置需要的三組直流電壓,即5V,24V(1)和24V(2),三組電壓均不共地,且采用浮地方式,同外殼不相連。
a) +5V 為用于CPU 的工作電源
b) 24V(1) 為用于驅動繼電器的電源
c) 24V(2) 為用于外部開入的電源
為增強電源模件的抗干擾能力，本模件的直流輸入及引出端子的24V 電源皆裝設濾波器。電源模件電原理圖見附圖。

圖3－3 電源模件原理示意圖
同時，該插件上還配有8 路可編程繼電器出口。方便進行箱變的控制功能擴展?？蓪?duì)有電操功能的開關實現遠程控分和控合操作。

歐式箱變和美式箱變的區別


美式箱變高壓側為封閉結構，因此不存在高壓側檢修接地的問題。如低壓側檢修，應在低壓側做相應的安全措施。高壓側需解體檢修時，可拔除高壓側的肘型聯接器。箱式變電站（簡稱箱變）一般由高壓室、變壓器室和低壓室組成。根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。另一方面，美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外，占用高壓室空間。1、美式箱變：1)箱變的接線形式：一路或兩路10KV進線；單臺變壓器，容量一般選用500KVA~800KVA；低壓出線電纜4~6路2)箱變的主要部件：變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。交流電雖然沒有正極、負極之分，單根據變壓器原、副線圈中某一瞬時電流方向是否相同，也可以用極性（相對極性）來表每單相變壓器的原、副邊線圈有一個共同的主磁通相連，當磁通隨時間變化時，在原、副邊線圈中都會產生電動勢。在某一瞬間，當一次側線圈的端頭為正（高電位）時，二次側線圈中也一定有一個端頭對應是正（高電位）的，這相應的兩個端頭，就叫同極性端頭或同名端。
