空調自動控制指空氣調節（簡稱空調）的作用是在室外氣候條件和室內負荷變化的情況下使空間（如房屋建筑、列車、飛機等）內的環境狀態參數保持期望的數值?？照{(diào)自動控制就是通過對空氣狀態參數的自動檢測和調節，保持空調系統處于優工作狀態并通過安全防護裝置，維護設備和建筑物的安全。主要的環境狀態參數有溫度、濕度、清潔度、流速、壓力和成分等。

恒溫恒濕型機組可滿足高溫高濕場所的要求，冷暖型機組可適應舒適場所的要求；熱泵型機組可兩用，節約供暖運行成本。制冷量可達360KW，可輕松滿足大空間空調場所的要求。

空調自動控制系統的控制對象是整個空調系統。整個空調系統僅由室外主機和室內送風管組成。它不需要水泵、冷卻塔、風機盤管和其他輔助設備，也不需要冷凝水排水管。安裝和使用非常方便。系統室內無移動機械和水管，用戶無需擔心噪音和漏水，維護方便?？照{(diào)機通常位于屋頂或室外開放空間，節省成本。機組配備不同的功能段，方便空氣凈化、除濕、加濕、冷卻、加熱、新風量調節等功能。

送風機控制施耐德微型斷路器，交流接觸器，熱繼電器,(變頻器)。電機采用變頻控制，機組工作時風機高速運行，機組值機時風機低速運行。5、兩管制冷盤管采用比例電動調節球閥控制；電源24VAC，控制信號：0-10V。建議采用西門子pp或者合資pp比例積分由控制器連續調節冷/熱水量。根據室內溫濕度和設定溫濕度比較，PID調節開啟比例積分閥，冬天熱水加熱，夏季冷水制冷、，利用冬夏溫度轉換開關進行冬夏轉換。6、電加熱控制施耐德微型斷路器，交流接觸器。分級電再熱控制,當回風溫度回風溫度設定值時,分級開啟電再熱。設高溫開關,高溫報j時,關閉電再熱。電加熱一般分為三組，比例為1:2:4.7、加濕器(電j式)控制電j式控制：微型斷路器、加濕器控制信號：0~10VDC。當回度回度設定值時,比例積分將信號輸出給加濕器。8、排風機組控制中間繼電器(排風機供電，電壓為220V/1P/50Hz)。與循環機組及手術室門連鎖控制排風機的起停。9、機組過濾器報j國優合資空氣壓差開關，初效、中效濾網堵塞報j指示。10、缺風報j國優合資空氣壓差開關，風機啟停時，將缺風報j信號屏蔽。11、新風閥控制中間繼電器；控制信號：輸出AC220V開關量電源，隨機組起停連鎖控制新風閥開啟。12、控制每臺機組設2只紫外線燈：機組運行時，燈停止使用；機組停機時，燈投入使用。二、電柜機箱圖案例

? 自控柜只含柜體，如需傳感器配套訂購時選擇各自所需傳感器類型

? 單弱電自控柜按以下方案選擇，可直接訂購。貨期5-7天。

? 強弱一體柜因各個功率不同，請聯系客服備注功率再訂購。貨期7-10天。



一、功能一送風變頻控制：

（1）送風機啟動，排風連鎖

（2）冷盤段電動閥常年制冷（電源DC24,信 號0—10V）

（3）電加熱SCR無極調速/蒸汽加熱閥AC24電源0-10號

（4）電極加濕/電熱加濕/蒸汽加濕閥AC24電源0-10號

（5）風機變頻頻率由室內靜壓調節，排風變 頻手動觸摸屏設置

（6）關機延時5分鐘

（7）送風溫濕度顯示或者室內溫濕度顯示

（8）室內靜壓顯示

（9）風機壓差開關，初中效濾網



二、產品特點：

1、可顯示溫度，濕度, 各電動閥開度或開關狀態，風機狀態

2、設定參數可手動調整，也可根據內置程序自動調整

3、具有PID自動調節功能和強制兩種模式

4、風機設備可設定時間開關機


5、帶報警功能，記錄報警內容，可打印數據

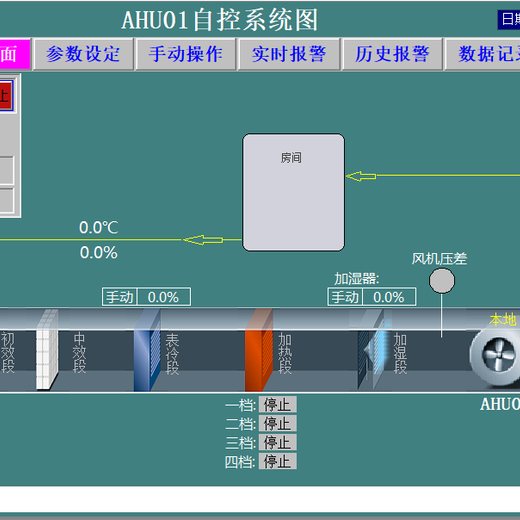

6、觸摸屏操作，中文界面，簡單方便

1. 溫度控制。通過設置在風管里的溫濕度一體傳感器檢測回風溫度，并將所測得的溫度信號送到 PLC 的模擬輸入端。PLC 將測得的溫度和溫度設定值比較并進行 PID 計算，將結果輸出到相應模擬量輸出，如冷凍、熱水的電動調節閥，通過控制其開度達到溫度控制的目的。

2. 濕度控制。通過設置在風管里的溫濕度一體傳感器檢測回度，并將所測得的溫度信號傳送到PLC 的模擬輸入端。PLC將測得的濕度和濕度設定值比較并進行 PID 計算，將結果輸出到相應模擬量輸出。在冬季模式里通過對加濕器電動調節閥的開度調節達到濕度控制的目的。而在夏季模式里，濕度的控制并非通過對加濕器開度的單一控制，而是對水閥調節器和加熱器的綜合PID 控制實現的。

3. 風道壓力控制。按照工藝要求，風道內壓力需保持一定值，以滿足潔凈廠房的環境要求。 系統通過變頻器驅動送風機，事先將滿足工藝要求時的變頻器頻率值作為設定值，將設置在管道內的回風壓力檢測傳感器測得的壓力值作為反饋值，通過PID計算控制變頻器的輸出頻率，以達到風壓控制要求。

一、溫度

　　PLC的工作環境溫度與部件的工作溫度有關，一般應在5℃~40℃范圍內。另一方面，在非強制冷卻自然冷卻控制柜中，由于設備和系統的節省空間和小型化，控制柜本身也小型化。根據經驗，柜內溫度有時比柜外溫度高10℃~15℃以上。因此，有必要針對設置場所和機柜的發熱問題采取以下對策。為柜內溫度不超過機組的工作溫度范圍，應盡可能留有足夠的溫度裕度，使其在有裕度的溫度范圍內使用。

　　高溫方面

　?、?自然風冷型(自然通風取決于機柜上方和下方的百葉窗)

　　在機柜內安裝時，盡量不要使用風扇和空調等冷卻設備。此時，PLC安裝的注意事項如下：

　　1.不要將其設置在機柜內熱空氣積聚的頂部

　　2.為通風空間，上下部件與其他設備、配線管等之間應保持足夠的間距

　　3.不要安裝在規定方向以外的方向(如垂直或倒置)，否則會導致PLC內部異常發熱

　　4.不要直接安裝在加熱器、變壓器、大容量電阻器和其他高熱值設備的上方

　　5.避免陽光直射
